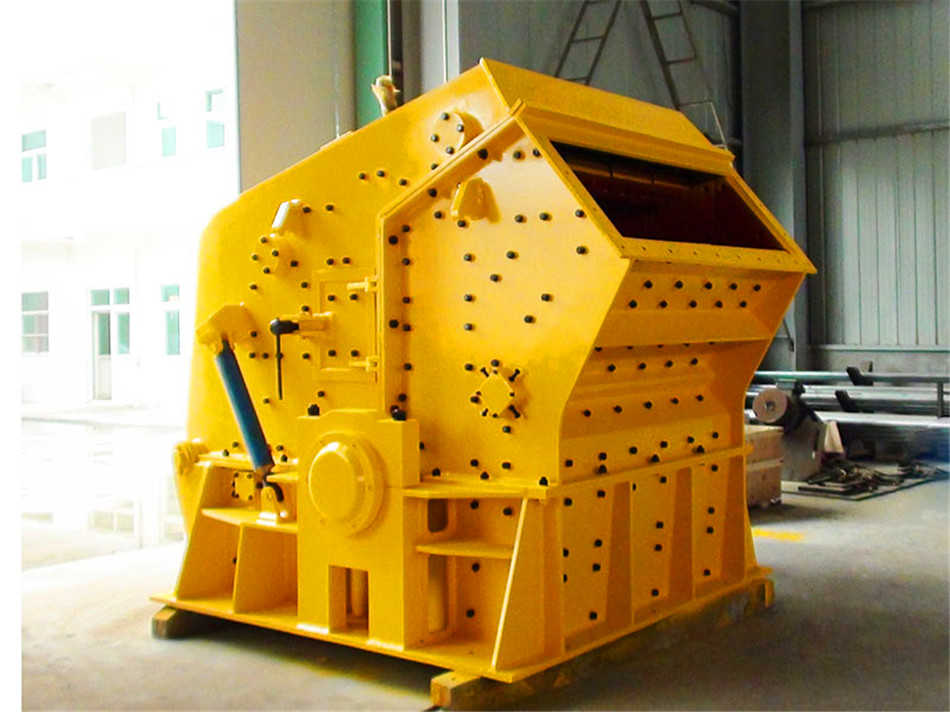

反擊式破碎機主要工作參考系數分析
2019-04-18
轉子的轉速轉子的轉速是反擊式破碎機最重要的技術參數,他直接影響破碎機的破碎效率、破碎比以及生產能力。
轉子的速度根據其線速度v來確定:n=60v/(π*D)式中n——轉子的速度,r/min;D——轉子的直徑,m;v——轉子的線速度,m/s。
轉子線速度的使用范圍和錘式破碎機相同,一般在15~80m/s內選取,粗碎時取15~40m/s,細碎時取40~80m/s。
轉子直徑與長度反擊式破碎機的轉子直徑通常采用以下公式計算:D=100(d+60)/54,s式中D——轉子直徑,mm;d——給礦粒度,mm。對于單轉子反擊式破碎機,將以上公式中的計算結果乘以0.7倍。
轉子直徑與長度的比值一般為0.5~1.2,當所破碎物料抗沖擊力較強時,選用較小值。生產率:反擊式破碎機的生產率一般按下列經驗公式計算Q=60K1 C(h+a)dbnδ 式中Q——生產率,t/h;K1——修正系數,一般取0.1;h——板錘的高度,m;d排礦粒度,m;b——板錘寬度,m;n——轉子的轉速,r/min;δ——礦石的松散密度,t/m3電機功率反擊式破碎機的電機功率目前都是根據生產實踐或實驗數據推理出來的經驗公式計算。
(1)根據生產實踐N=KQ式中 N——電動機功率,kW;Q——破碎機的生產能力,t/h;K——比功耗,kW/t,通常對中硬度的石灰石K=0.5~2;對煤K=0.8~1.5,粗碎時取下限,細碎時取上限。
(2)根據實驗數據N=K0Qi1.2式中 N——電動機功率,kW;Q——破碎機的生產能力,t/h;i——破碎比;K0——比例系數,中等硬物料取0.026。雙轉子反擊式破碎機則是兩臺電機功率之和,一般第一級轉子的電機功率耗約為第二級轉子的電機功耗的0.6~0.7倍。
