碎石制砂機的結構組成和工作原理

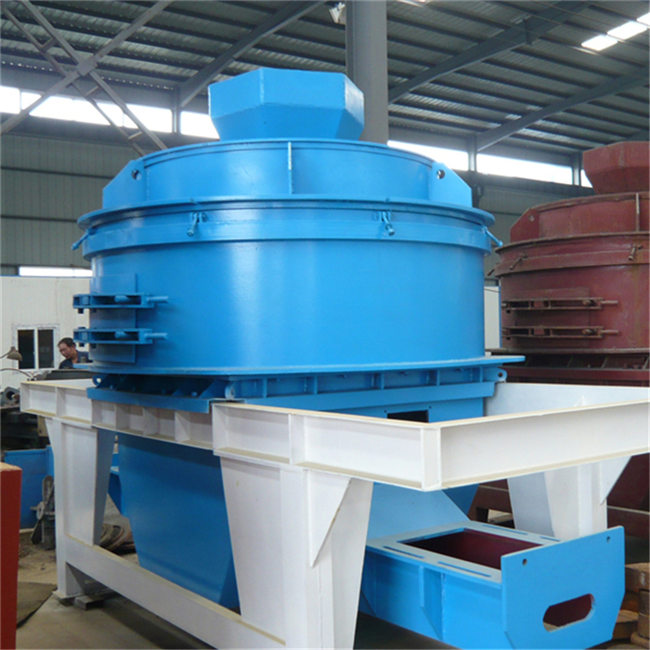

碎石是制沙設備的一種，主要是由電動機的帶動下，使碎石物料在破碎腔內進行粉碎，其中后由砂子排出去，該設備具有沙子均勻可靠等優勢。另外，產出效率高于同等規模傳統工藝裝備45%，成品率達到98%，因此被廣泛用于制人工制石、制砂場、高等級公路、鐵路、水利、建筑等行業中。碎石制砂機 主要用于流動性制砂作業,可以移動,處理量大,工作效率高 ,仲程機械廠家直銷,型號齊全，詳情咨詢電話：15670633399。





結構組成

1、破碎腔：破碎腔的結構形狀一般為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程主要發生在渦動破碎腔內。



2、進料斗：碎石制沙機進料斗的結構一般為圓筒體，主要作用是將給料設備的來料給入制砂機。進料斗設置有耐磨環，它具有很好的耐磨性，防止因沒有破碎的物料對其強大的摩擦力作用而損壞。



3、分料器：分料器的主要作用是對破碎后的物料進行篩分，以便把合格細度物料篩選出來卸出碎石制沙機，而不合格物料則在分料器作用下繼續進入制沙機破碎，直到細度達到要求。



4、葉輪體：碎石制沙機葉輪體一般安裝在軸承的兩端，通過高度旋轉將進入到葉輪中心的物料均勻的分撒到各個部位，以對物料造成強有力的打擊和摩擦，從而破碎物料。





工作原理

物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
